我國6～35kV電網大多數采用中性點不直接接地方式：中性點經消弧線圈接地、經大電阻接地和不接地方式。在發生單相接地時，這種運行方式的接地電流往往比負荷電流小得多，而且故障點處的電弧通常能夠自行熄滅，因此這樣的系統常稱為小電流接地系統。

單相接地占配電網故障的80%以上。雖然單相接地不會造成供電中斷，帶單相接地故障長時間運行就易使健康相絕緣薄弱處發生對地?fù)舸?，造成兩相接地短路故障，弧光接地還會引起全系統過電壓，進而損壞設備，破壞系統連續運行。所以及時地確定故障點并排除故障便顯得非常重要。

赫茲曼電力最新研發的基于“相不對稱”檢測的10kV單相接地故障檢測系統包括相電流采樣、故障檢測模塊、通訊模塊、電源模塊。

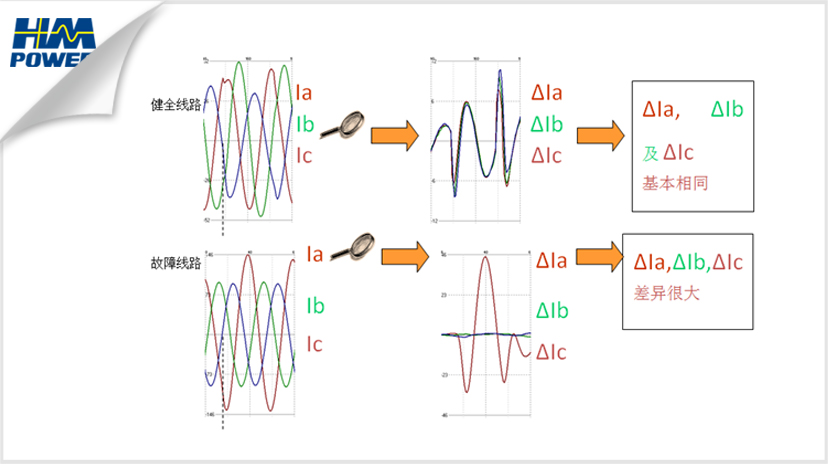

在配電網發生接地故障瞬間，電網結構發生突變，相應三相電流向量也發生突變。“相不對稱”檢測技術就是基于接地故障發生時的電流特征的檢測，根據算法計算出三相電流的“不對稱度”Ja、Jb、Jc，如果Max（Ja，Jb，Jc）>K(K根據不同10kV電網中性點接地方式有所差異)，則判斷三相電流不對稱，判別故障線路及故障相。

基于“相不對稱”的小電流接地故障檢測裝置的特點：

（1）只需測量饋線的三相電流。

真正的“通過性”測量，只需測量點配置三個電流互感器（CT），可以準確接地故障的小故障電流。

（2）檢測與負荷電流無關

負荷的變化是自然、對稱變化的。

（3） 檢測與系統消弧線圈調諧情況無關

電網系統消弧線圈的調諧情況不會影響裝置的測量結果。

（4）與系統對地電容無關

電網系統的饋線長度、分布和對地電容的大小等，也不會影響測量。

（5）“相不對稱”測量只是考慮電流的變化

接地故障瞬間，電網結構發生突變，相應電流向量也發生突變。“相不對稱”測量技術基于這一基礎上，通過相不對稱算法獲得有效的判據，實現對小電流故障信號的檢測，無需電壓量測量。

（6）集成傳統接地故障檢測技術

裝置在獨有的“相不對稱”檢測技術基礎上，綜合了傳統的故障檢測方法，實現更高的可靠性。

“相不對稱”檢測技術是基于接地故障發生時的暫態特征的檢測，但與傳統的暫態檢測不同，從相電流對稱的角度入手，去獲取更有實用意義的穩定的故障判據。對小電流接地故障傳統檢測技術進行繼承和發展。
